理解socks5协议的工作过程和协议细节


  • Bigbyto
  • Nov 22, 2021

1. 前言

本位将由浅入深带大家详细了解socks5协议。文章首先会对socks协议进行简单介绍，接着会介绍socks5协议的使用场景，然后介绍它的工作工程，最后介绍协议的细节(握手、数据转发)。

2. 协议介绍

2.1 什么是socks协议

啥是socks协议呢? 这里贴一段维基百科对它的定义

SOCKS is an Internet protocol that exchanges network packets between a client and server through a proxy server

大概的意思是: socks是一种互联网协议，它通过一个代理服务器在客户端和服务端之间交换网络数据。简单来说，它就是一种代理协议，扮演一个中间人的角色，在客户端和目标主机之间转发数据。

~replace~/assets/images/socks5/socks5_01.jpeg

socks协议位于OSI模型中的第五层，即会话层(Session Layer)。

2.2 socks协议有什么用

对于广大的中国网友来说，一提到代理，肯定会想到翻墙，而socks5作为一种代理协议，肯定也能用来翻墙嘛。不过遗憾的是，虽然它是代理协议，然而并不能用于翻墙。因为它的数据都是明文传输，会被墙轻易阻断。

socks协议历史悠久，它面世时中国的互联网尚未成型，更别说墙，因此它并不是为翻墙而设计的协议。互联网早期，企业内部网络为了保证安全性，都是置于防火墙之后，这样带来的副作用就是访问内部资源会变得很麻烦，socks协议就是为了解决这个问题而诞生的。

socks相当于在防火墙撕了一道口子，让合法的用户可以通过这个口子连接到内部，从而访问内部的一些资源和进行管理。

2.3 什么是socks5协议

socks5顾名思义就是socks协议的第五个版本，作为socks4的一个延伸，在socks4的基础上新增UDP转发和认证功能。唯一遗憾的是socks5并不兼容socks4协议。socks5由IETF在1996年正式发布，经过这么多年的发展，互联网上基本上都以socks5为主，socks4已经退出了历史的舞台。

实际上，你并不需要回头去看socks4协议，因为socks5协议完全可以取代socks4，因此读者对此不必感觉有心理压力。

2.4 工作过程

在开始介绍socks5协议工作工程之前，先来了解一下浏览器不设置代理情况下的请求过程。假设读者通过浏览器访问本博(假设读者使用的是HTTP协议)，流程如下:

  1. 建立TCP连接

    浏览器向本博所在服务器建立TCP连接，经过3次握手后成功双方建立一条连接，用于数据传输

  2. 发起HTTP请求

    TCP连接建立成功后，浏览器通过建立的连接发送HTTP请求

    GET /
Host wiyi.org

  3. 服务器响应浏览器一段HTML内容，浏览器收到后对页面进行渲染

~replace~/assets/images/socks5/client-server.png

图2.1

上面是正常的请求过程，如果读者给浏览器设置了一个socks5代理，情况会复杂一些。在这里我们假设socks5代理位于读者本地，端口为7582，它的工作流程如下:

  1. 浏览器和socks5代理建立TCP连接

    和上面不同的时，浏览器和服务器之间多了一个中间人，即socks5，因此浏览器需要跟socks5服务器建立一条连接。

  2. socks5协商阶段

    在浏览器正式向socks5服务器发起请求之前，双方需要协商，包括协议版本，支持的认证方式等，双方需要协商成功才能进行下一步。协商的细节将会在下一小节详细描述。

  3. socks5请求阶段

    协商成功后，浏览器向socks5代理发起一个请求。请求的内容包括，它要访问的服务器域名或ip，端口等信息。

  4. socks5 relay阶段

    scoks5收到浏览器请求后，解析请求内容，然后向目标服务器建立TCP连接。

  5. 数据传输阶段

    经过上面步骤，我们成功建立了浏览器 –> socks5，socks5–>目标服务器之间的连接。这个阶段浏览器开始把数据传输给scoks5代理，socks5代理把数据转发到目标服务器。

上面的步骤虽然变多，但本质不变，非常容易理解，简单整理为下图

~replace~/assets/images/socks5/client-socks5_f.jpg

图2.2

2.5 协议细节

在上一个小节介绍了socks5代理简要的工作流程，我们可以把它的的过程总结为3个阶段，分别为:握手阶段、请求阶段，Relay阶段。

2.5.1 握手阶段

握手阶段包含协商和子协商阶段，我们把它拆分为两个分别讨论

2.5.1.1 协商阶段

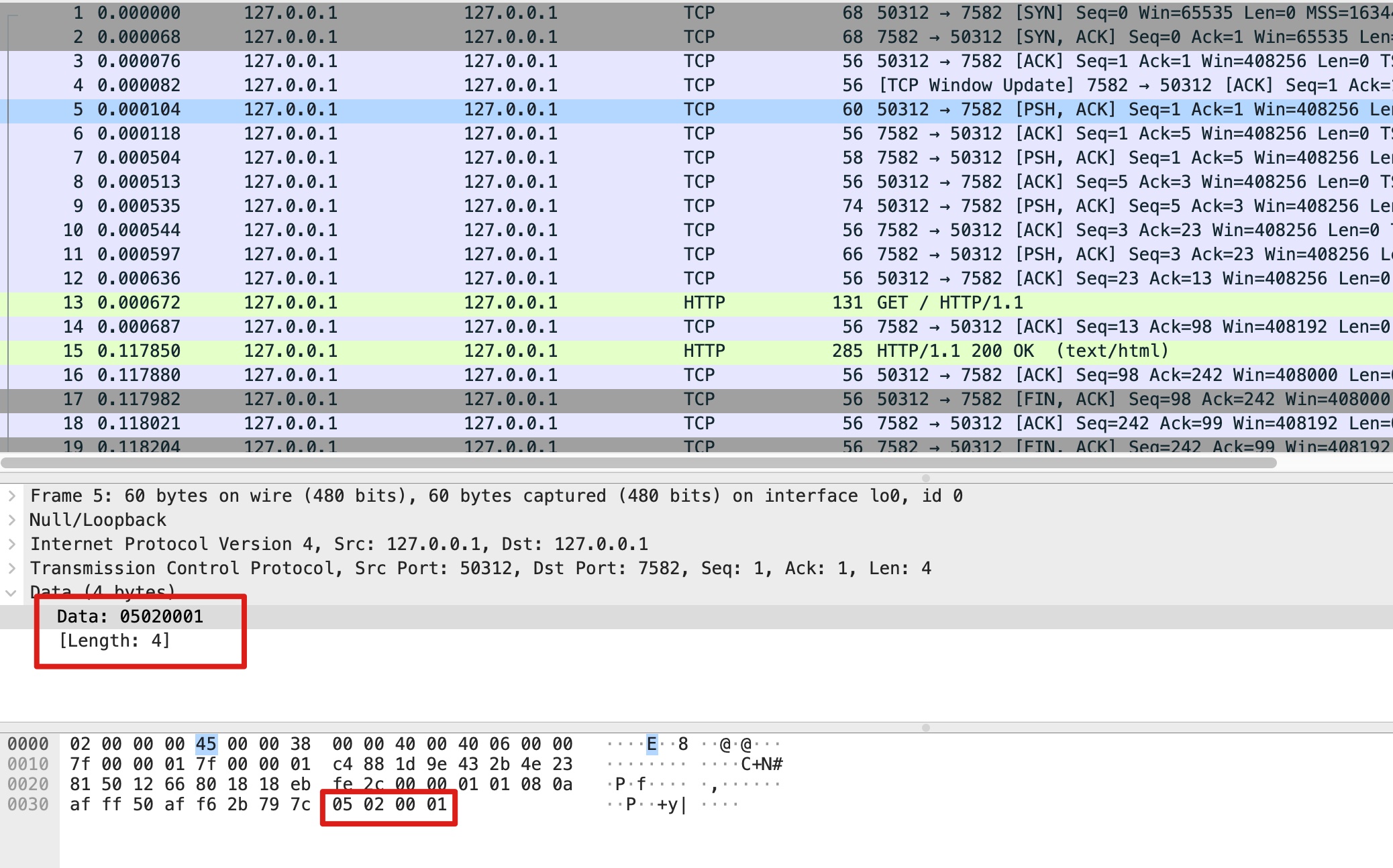

在这个阶段，客户端向socks5发起请求，内容如下:

+----+----------+----------+
|VER | NMETHODS | METHODS  |
+----+----------+----------+
| 1  |    1     | 1 to 255 |
+----+----------+----------+

#上方的数字表示字节数，下面的表格同理，不再赘述

VER: 协议版本，socks5为0x05

NMETHODS: 支持认证的方法数量

METHODS: 对应NMETHODS，NMETHODS的值为多少，METHODS就有多少个字节。RFC预定义了一些值的含义，内容如下:

  • X’00’ NO AUTHENTICATION REQUIRED
  • X’01’ GSSAPI
  • X’02’ USERNAME/PASSWORD
  • X’03’ to X’7F’ IANA ASSIGNED
  • X’80’ to X’FE’ RESERVED FOR PRIVATE METHODS
  • X’FF’ NO ACCEPTABLE METHODS

~replace~/assets/images/socks5/socks5_ne_01.jpg

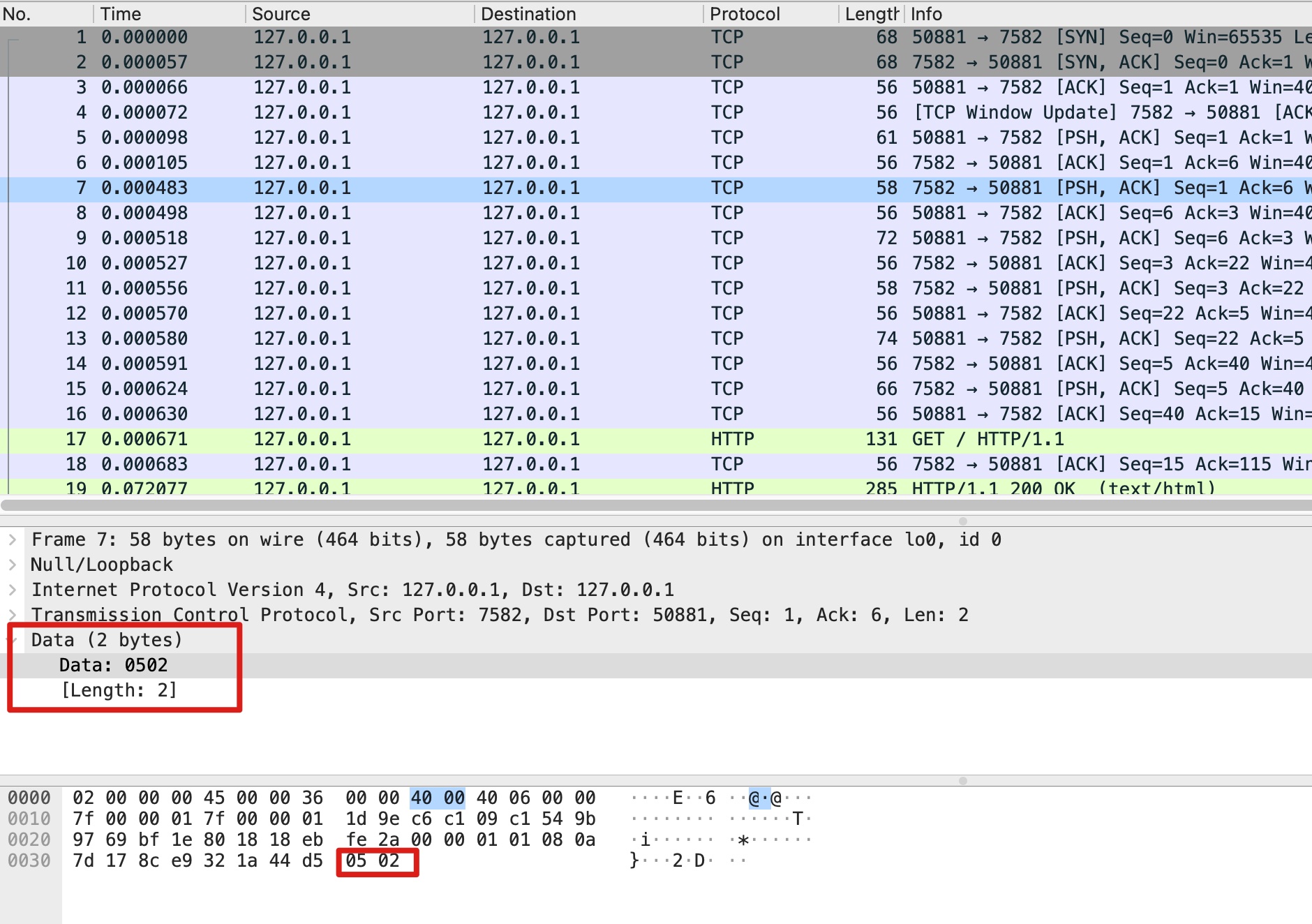

socks5服务器需要选中一个METHOD返回给客户端，格式如下:

+----+--------+
|VER | METHOD |
+----+--------+
| 1  |   1    |
+----+--------+

当客户端收到0x00时，会跳过认证阶段直接进入请求阶段; 当收到0xFF时，直接断开连接。其他的值进入到对应的认证阶段。

~replace~/assets/images/socks5/socks5_ne_02.jpg

2.5.1.2 认证阶段(也叫子协商)

认证阶段作为协商的一个子流程，它不是必须的。socks5服务器可以决定是否需要认证，如果不需要认证，那么认证阶段会被直接略过。

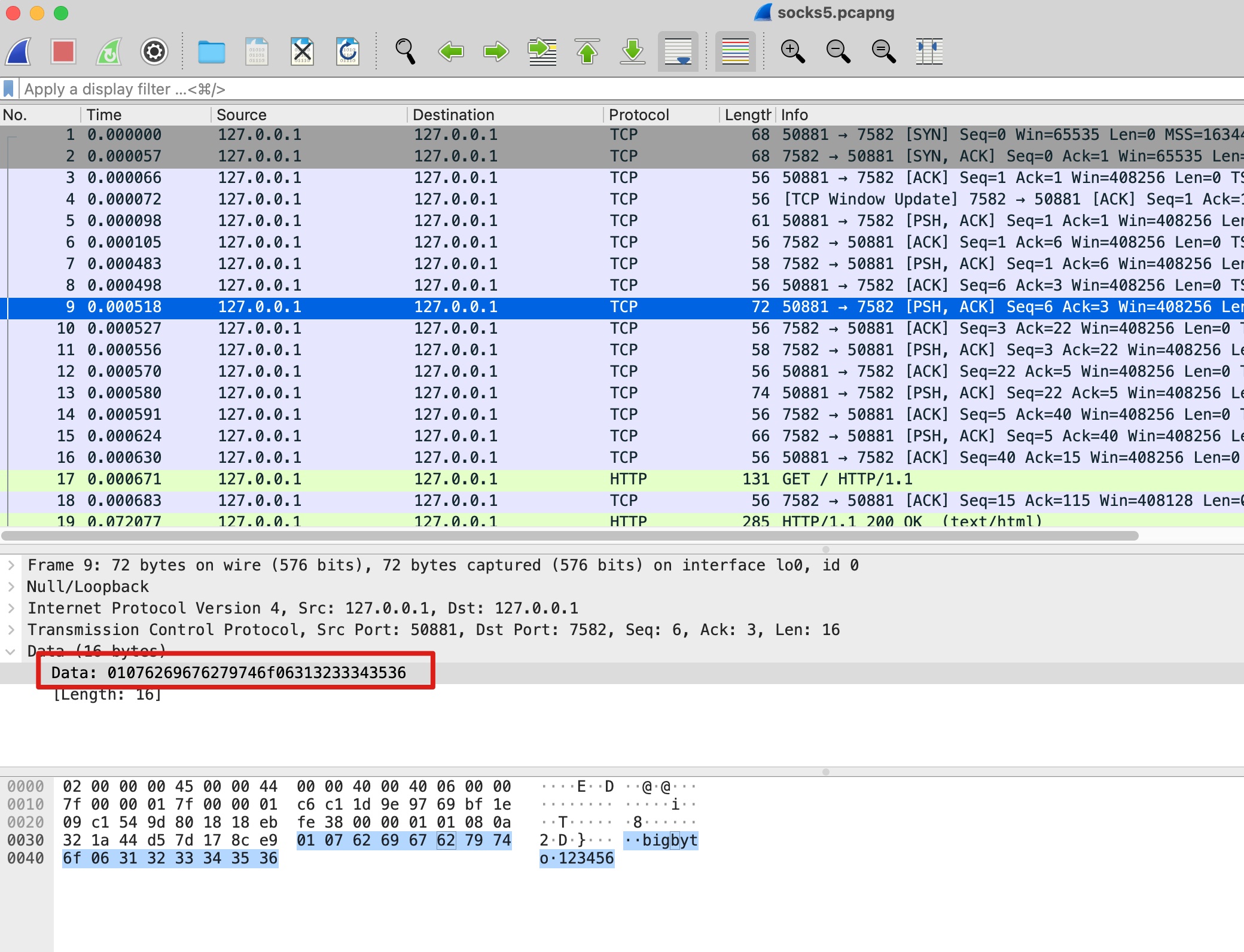

如果需要认证，客户端向socks5服务器发起一个认证请求，这里以0x02的认证方式举例:

+----+------+----------+------+----------+
|VER | ULEN |  UNAME   | PLEN |  PASSWD  |
+----+------+----------+------+----------+
| 1  |  1   | 1 to 255 |  1   | 1 to 255 |
+----+------+----------+------+----------+

VER: 版本，通常为0x01

ULEN: 用户名长度

UNAME: 对应用户名的字节数据

PLEN: 密码长度

PASSWD: 密码对应的数据

~replace~/assets/images/socks5/socks5_ne_03_auth.jpg

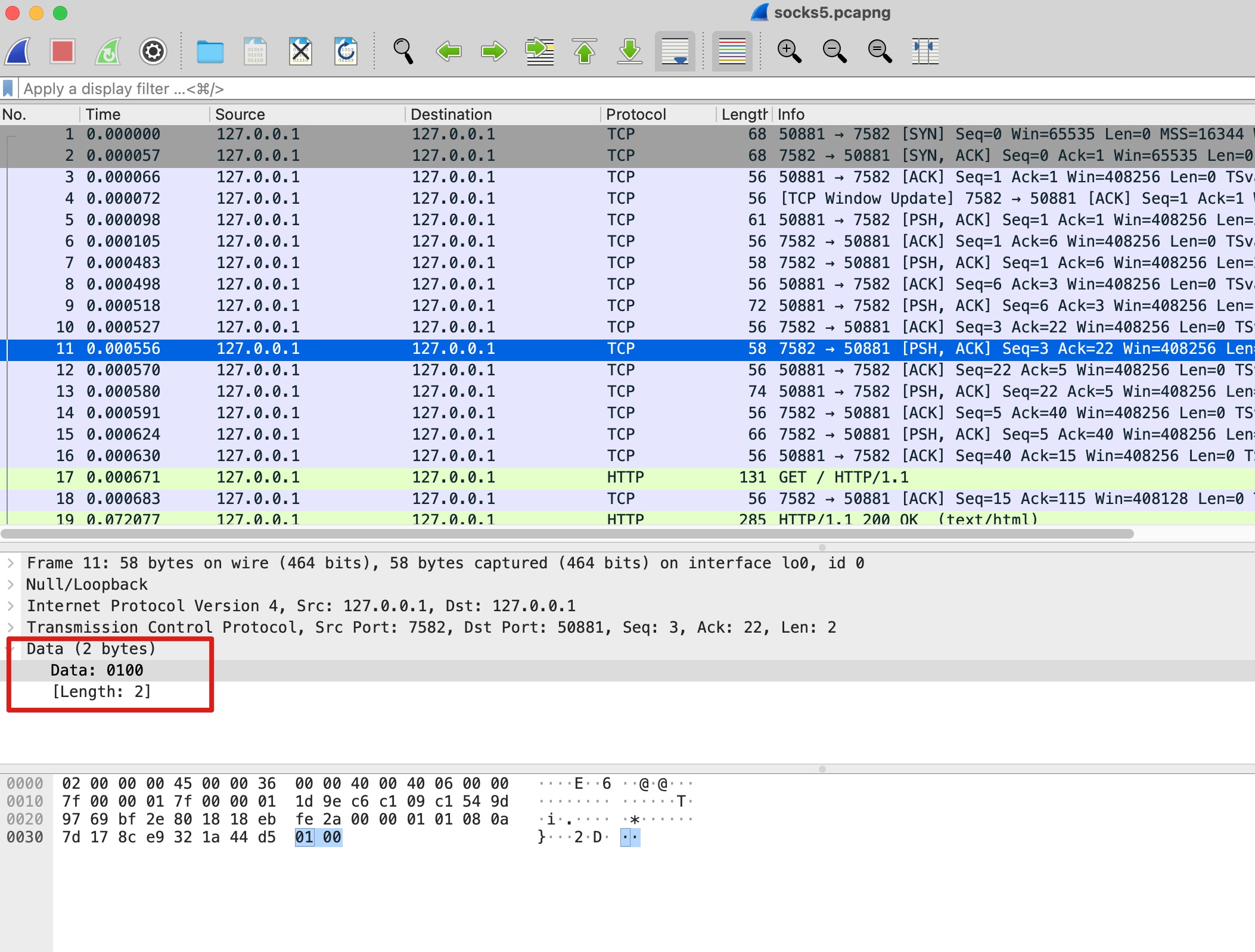

socks5服务器收到客户端的认证请求后，解析内容，验证信息是否合法，然后给客户端响应结果。响应格式如下:

+----+--------+
|VER | STATUS |
+----+--------+
| 1  |   1    |
+----+--------+

STATUS字段如果为0x00表示认证成功，其他的值为认证失败。当客户端收到认证失败的响应后，它将会断开连接。

~replace~/assets/images/socks5/socks5_ne_04_auth.jpg

2.5.2 请求阶段

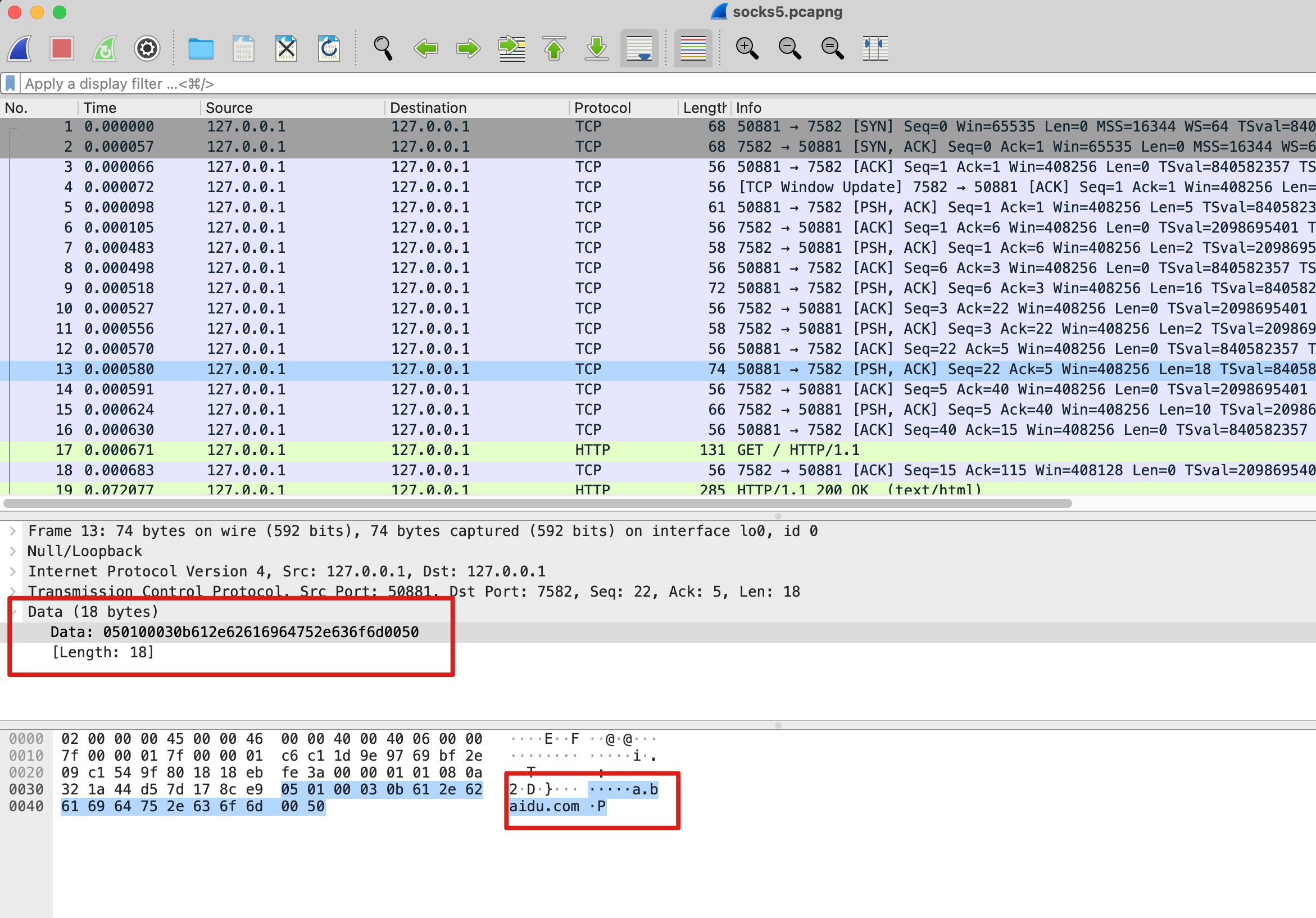

顺利通过协商阶段后，客户端向socks5服务器发起请求细节，格式如下:

+----+-----+-------+------+----------+----------+
|VER | CMD |  RSV  | ATYP | DST.ADDR | DST.PORT |
+----+-----+-------+------+----------+----------+
| 1  |  1  | X'00' |  1   | Variable |    2     |
+----+-----+-------+------+----------+----------+
  • VER 版本号，socks5的值为0x05
  • CMD
    • 0x01表示CONNECT请求
    • 0x02表示BIND请求
    • 0x03表示UDP转发
  • RSV 保留字段，值为0x00
  • ATYP 目标地址类型，DST.ADDR的数据对应这个字段的类型。
    • 0x01表示IPv4地址，DST.ADDR为4个字节
    • 0x03表示域名，DST.ADDR是一个可变长度的域名
    • 0x04表示IPv6地址，DST.ADDR为16个字节长度
  • DST.ADDR 一个可变长度的值
  • DST.PORT 目标端口，固定2个字节

上面的值中，DST.ADDR是一个变长的数据，它的数据长度根据ATYP的类型决定。我们可以通过掐头去尾解析出这部分数据。分为下面3种情况:

  • X’01’

    一个4字节的ipv4地址

  • X’03’

    一个可变长度的域名，这种情况下DST.ADDR的第一个字节表示域名长度，剩下部分是域名内容。

  • X’04’

    一个16字节的ipv6地址

~replace~/assets/images/socks5/socks5_05_req_01.jpg

socks5服务器收到客户端的请求后，需要返回一个响应，结构如下

+----+-----+-------+------+----------+----------+
|VER | REP |  RSV  | ATYP | BND.ADDR | BND.PORT |
+----+-----+-------+------+----------+----------+
| 1  |  1  | X'00' |  1   | Variable |    2     |
+----+-----+-------+------+----------+----------+
  • VER socks版本，这里为0x05
  • REP Relay field,内容取值如下
    • X’00’ succeeded
    • X’01’ general SOCKS server failure
    • X’02’ connection not allowed by ruleset
    • X’03’ Network unreachable
    • X’04’ Host unreachable
    • X’05’ Connection refused
    • X’06’ TTL expired
    • X’07’ Command not supported
    • X’08’ Address type not supported
    • X’09’ to X’FF’ unassigned
  • RSV 保留字段
  • ATYPE 同请求的ATYPE
  • BND.ADDR 服务绑定的地址
  • BND.PORT 服务绑定的端口DST.PORT

针对响应的结构中，BND.ADDR和BND.PORT值得特别关注一下，可能有朋友在这里会产生困惑，返回的地址和端口是用来做什么的呢？

我们回过头看图2.2，可以发现在图中socks5既充当socks服务器，又充当relay服务器。实际上这两个是可以被拆开的，当我们的socks5 server和relay server不是一体的，就需要告知客户端relay server的地址，这个地址就是BND.ADDR和BND.PORT。

当我们的relay server和socks5 server是同一台服务器时，BND.ADDR和BND.PORT的值全部为0即可。

2.5.3 Relay阶段

socks5服务器收到请求后，解析内容。如果是UDP请求，服务器直接转发; 如果是TCP请求，服务器向目标服务器建立TCP连接，后续负责把客户端的所有数据转发到目标服务。

3.总结 & 下载

本文简单介绍了下socks5协议的作用以及处理过程，下一篇文章，将会手把手用Java实现一个socks5代理服务器，进一步认识socks5协议的处理过程。

读者可以点击socks5.pcapng下载抓包数据，使用wireshark可以查看本文事例的抓包数据。
